 用途： |
LFX-A 型分流旋翼式蒸汽流量計(以下簡稱流量計)，是主要用來計量工業生產過程中飽和蒸汽和過熱度不太大的過熱蒸汽流量的機械指針式儀表。本流量計結構簡單，穩定可靠，壓力損失小，直接安裝在被測蒸汽管道上計量蒸汽累計質量(重量)。本流量計是原型蒸汽流量計的革新產品，由于采用了行星傳動的新型結構來調整壓力補償刻•度，壓力補償刻度盤刻度間隔變寬，使得微量壓力的變化補償得以實現，從而保證了流量計的計量精度。顯示方式由于采用計數器與單針計量，使得表頭部分結構更加簡單，計量顯示更明顯。由于減速機構移至阻尼腔外部，從而降低了故障率。
|
工作原理： |
流量計是按節流元件，分流原理設計制造的；被測蒸汽進入流量計主體后分為兩路，一路Q1通過節流孔板（此部分蒸汽不作計量），在孔板兩側產生壓差△Ｐ，在此壓差作用下，另一路Q2流經噴嘴噴射在葉輪上，葉輪軸轉動。為減慢葉輪軸轉速，葉輪軸下方按有阻尼葉片并浸沒在阻尼室內水中。由于兩路有同一壓差△Ｐ，在規定流量范圍內，根據流體相似原理，兩路蒸汽流量Q1和Q2之間的比例關系基本為常量，這樣只要測出流經噴嘴部分的流量Q2，即可知總流量Q。
|
主要技術參數： |
|
||||||||||||
| 精 度:2.5級 | ||||||||||||
| 流量范圍: | ||||||||||||
|
口徑(mm) |
DN25 |
DN50 |
DN80 |
DN100 |
||||||||
|
流量(kg/h) |
8-266 |
35-3263 |
140-6525 |
349-13050 |
||||||||
|
|
|
外形圖： |
|

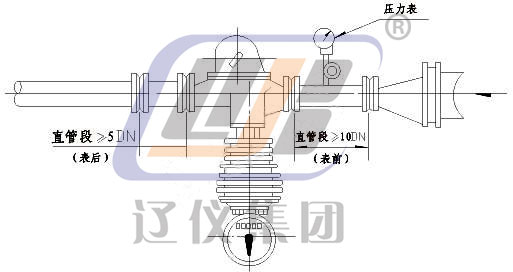

安裝示意圖： |
