UTD－Z系列智能電動浮筒液位變送器

UTD-C系列電動浮筒液位變送器

發布時間：2019-11-05 09:09 瀏覽次數：12318

產品詳細介紹

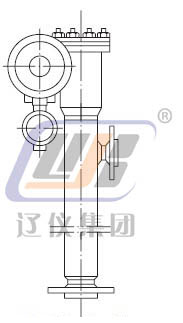

左側安裝

概述：

　　UTD－C系列電動浮筒液位變送器，是連續測量液體液位的本質安全型防爆儀表，應用于帶有易燃易爆氣體的危險場所，適合于石油、化工等工業企業中用于生產流程中液罐內的液位測量及控制。儀表輸出為4-20mA標準直流信號，可遠距離傳送并與DDZ—Ⅲ型等儀表配套使用，實現自動控制液體液位的目的。并可實現兩種液體界面控制。
　　本儀表具有傳動可靠，安裝方式靈活，測量范圍寬的特點。尤其是用戶可在現場用于式調校法進行標定而不需要液體的液位變化，大大方便了使用和維修。

工作原理 ：

　　由液位改變所引起的浮力變化量，導致扭力管上的負載隨之增加或減少，這種改變是與液位改變量和液位的比重成正比例的。扭力管受浮子作用而轉動，帶動了差動變壓器的轉子產生同步角位移，同時產生一個與轉子位移成正比例的電壓變量，該電壓變量轉換和放大成4～20mA標準電流信號輸出。

主要技術參數 ：

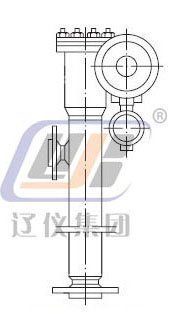

右側安裝

●精度等級；0.5級；1級；1.5級；

●輸出信號：4～20mADC

●負載能力：最大350Ω

●傳輸形式：二線制

●環境溫度：-25～55℃

●測量范圍：300、500、800、1200、1600

●介質比重：0.4～1.4g/cm³

●介質比重差＞0.2g/cm³

●介質溫度：≤250℃

●介質工作壓力：4MPa；6.3MPa；

●電源電壓：24V DC±5%

●防爆等級：ExiaⅡCT2—5

外形圖及安裝尺寸 ：

頂置式　　　　　　　　　　　　　　頂置帶穩流套式　　　　　　　　　　　　　　側側式

U T D - C - 1 5 型 A型法蘭D N 1 0 0 JB / T82.2 - 94HG20592 - 2009	U T D - C - 1 4 型 A型法蘭D N 1 0 0 JB / T82.2 - 94HG20592 - 2009	U T D - C - 1 1 型 B 型法蘭D N 4 0 JB / T82.2 - 94HG20592 - 2009
側底式　　　　　　　　　　　　　　　　頂底式　　　　　　　　　　　　　　　　頂側式

U T D - C - 1 0 型 B 型法蘭D N 4 0 JB / T82.2 - 94HG20592 - 2009	U T D - C - 1 2 型 B 型法蘭D N 4 0 JB / T82.2 - 94HG20592 - 2009	U T D - C - 1 3 型 B 型法蘭D N 4 0 JB / T82.2 - 94HG20592 - 2009
圖，外形尺寸圖
